本產品是一款兩路交流電流采集測量智能型隔離變送器，對交流回路的兩路電流進行測量；采用高精度24位專用AD芯片，動態范圍比高達1000：1；采用真有效值測量電流，精度高，穩定性好，通訊速率高。全隔離處理技術，抗干擾能力強。測量電量參數通過RS-485 數字接口輸出實現遠程傳輸,產品的MODBUS協議完全兼容于各種組態軟件或PLC設備里的MODBUS(RTU)協議。可應用于電力、機房監控、工業測量等領域。

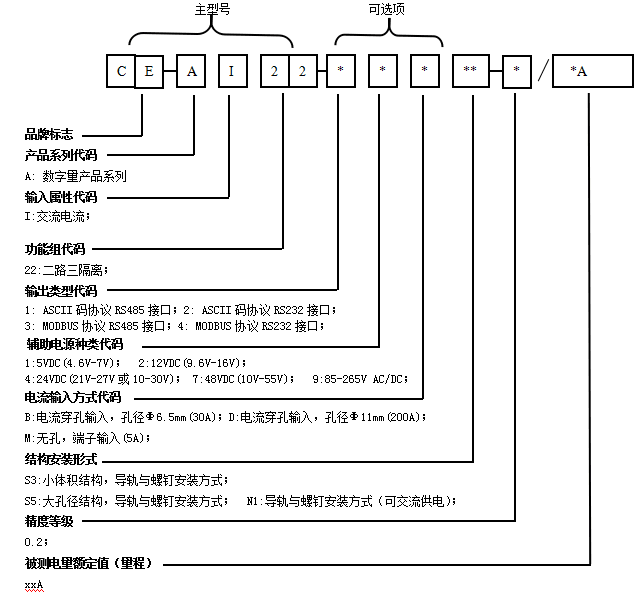

資料下載序號 | 指標名稱 | 技 術 指 標 | 單位 | 備 注 |
1 | 精度等級 | 0.2 | % | |
產品量程 | S3型:30A； S5型:200A； N1型:5A； | 每種規格的最大量程； | ||
產品頻響 | 產品頻響:20Hz-1KHz；頻率測量：20-600Hz | |||
2 | 通信速率 | 115.2K，57.6K，38.4K，19.2K，9600（缺省），4800，2400，1200 | bps | 出廠默認通訊格式：9600、N/8/1、地址1 |
通信接口 | RS-485(雙絞線) 、RS-232C(三線/僅N型) | RS422可選 | ||
通信格式 | 寄校驗、偶校驗、無校驗、空格、標志 | |||
最大通信節點數 | 64 | 節點 | 僅對RS-485 | |
總線保護功能 | 可承受400W的瞬時脈沖電壓 | 具有自動熱關斷和ESD保護功能； | ||
3 | 內部數據更新速率 | 100 | mS | |
4 | 工作溫度范圍 | -20℃～+60℃ | ||
5 | 隔離電壓 | 輸入輸出隔離耐壓: 2500V DC/1分鐘 電源與輸入之間隔離耐壓：2500V DC/1分鐘 電源與輸出之間隔離耐壓：2500V DC/1分鐘 |
V
| 兩隔離的產品電源與輸出之間共地，只存在輸入與輸出之間隔離耐壓 |
6 | 過載能力 | 2倍標稱輸入電壓，持續1ｓ，間隔10ｓ，重復10次；10倍標稱輸入電流(僅穿孔式)，持續1ｓ，間隔300ｓ，重復5次.。 | 當被測信號超出線性測量范圍時不保證檢測精度 | |
7 | 平均無故障工作時間 | >30000 | 小時 | |
8 | 輔助電源 | +5V/+12V/+24V/+48V/ AC220V | V | 220VAC,DC僅對N型產品 |
9 | 額定功耗 | ≤250mW(+12V)，≤500mW(+24V) | mW | 輔助電源不同，功耗不同 |
10 | 溫漂特性 | ≤300 | ppm/℃ | （-20℃～+60℃） |
產品外形結構圖：
圖5.1 CE-AI22-**BS3型產品外觀圖

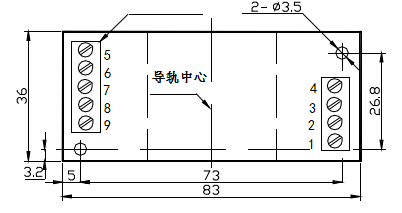

圖5.2 CE-AI22-**BS3型產品安裝圖
圖5.3 CE-AI22-**MN1型產品外觀圖（可AC220V供電）
圖5.4 CE-AI22-**MN1型產品安裝圖

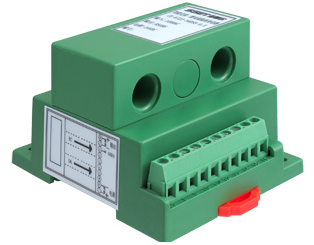

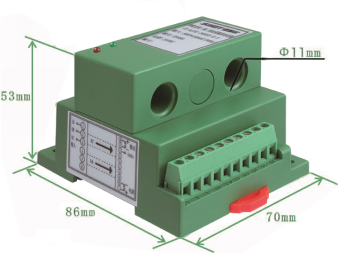

圖5.5 CE-AI22-**DS5型產品外觀圖
圖5.6 CE-AI22-**DS5型產品安裝圖
引腳定義及接線參考圖
S3型兩路電流接線圖參見圖6.1；(電流穿孔輸入,Φ6.5mm，最大30A)
圖6.1 兩路電流CE-AI22-**BS3型產品接線參考圖
（7腳輸出為+5V，提供5V輸出(<20mA),與電源供地）
N型兩路電流接線圖見圖6.2；(電流端子輸入,最大5A)
圖6.2 兩路電流CE-AI22-**MN1型產品接線參考圖
S5型兩路電流接線參考圖見圖6.3；(電流穿孔輸入,Φ11mm，最大200A)
圖6.3兩路電流CE-AI22-**DS5型產品接線參考圖
具有寬電源供電可選：DC:10-30V或10-55V或AC/DC:85-265V。
具有寄校驗、偶校驗、無校驗、2停止位等多種通訊方式可自由設定。
通訊速率可選，最高通訊速率可到115200 bps。
同行產品中體積最小，電流測量范圍大的智能型變送器。
電度具有正反向分別累加功能，具有掉電存儲。
具有紅、綠發光二極管指示，紅燈指示產品正常運行(100mS閃爍)，綠燈指示產品通訊。
抗干擾能力強，輸入、輸出、電源端口抵制浪涌電壓可達2KV以上。
