1、軌道電路分路不良是影響行車安全的重要因素之一。由于軌道電路分路不良即會導致信號和軌道電路序碼升級、聯鎖關系失效，將直接危及行車安全。
2、軌道電路干擾是軌道電路常見的故障情況，目前缺少有效、方便的測試設備。
為此我公司特開發CE-YG01型軌道分路測試儀。
CE-YG01軌道分路測試儀是用于軌道電路室外日常維護、測試的儀器。適用于以下各制式的軌面電壓、分路電流、分路電壓測試；并提供各種制式下準確的分路電阻值。同時可進行鄰線、鄰區段、本區段的干擾測試。
1、測試范圍
1）軌面電壓：移頻電壓值、脈沖電壓值、25Hz相敏電壓值
2）分路電流：移頻電流值、脈沖電流值、25Hz相敏電流值
3）信號頻率：載頻、低頻、25Hz相敏的頻率、
4）脈沖特征：脈沖頻率、脈沖寬度2、
2、技術指標
序號 | 名稱 | 量程 | 分辨率 | 精度 |
1 | 移頻電壓 | 0-2-20-300V | 1mV、0.01V、0.1V | ±0.5% |
2 | 移頻電流 | 0-5A | 1mA、0.01A | ±0.5% |
3 | 載頻頻率 | 1680Hz-2620Hz | 0.1Hz | ±0.15Hz |
4 | 低頻頻率 | 8Hz-45Hz | 0.01Hz | ±0.03Hz |
5 | 脈沖頻率 | 3Hz-10Hz | 0.01Hz | ±0.05Hz |
6 | 脈沖寬度 | 1-20mS | 0.1mS | ±0.5mS |
7 | 脈沖電壓 | 0-2-20-300V | 0.1V | ±2% |
8 | 脈沖電流 | 0-50A | 0.01A | ±2% |
9 | 25Hz相敏電壓 | 0-2-20-300V | 1mV、0.01V、0.1V | ±0.5% |
10 | 25Hz相敏電流 | 0-10A | 1mA、0.01A | ±0.5% |
11 | 50Hz電壓 | 0-2-20-300V | 1mV、0.01V、0.1V | ±0.5% |
12 | 50Hz電流 | 0-10A | 1mA、0.01A | ±0.5% |
3、數據存儲
（1）可存儲（1100）條測試記錄。
（2）數據記錄：具有測試時間與數據同步存儲功能，可實現數據實時查閱。
4、工作電源
內置充電5V電池，電芯容量5400mAh,滿足20h使用,
具有Micro-USB充電接口,
具有電量余量顯示。
5、 使用環境：
l 工作溫度：-20～60℃
l 存儲溫度：-20～70℃
l 海拔高度：5000米以下
l 防水等級：IP51
6、 產品重量：4.65±0.2 kg
1、ZPW-2000軌道電路制式的分路檢測；
2、ZPW-2000脈沖軌道電路制式的分路檢測；
3、相敏軌道電路的分路檢測；
4、運用多載頻測試功能，完成鄰線、小軌、鄰區段、本區段的干擾測試。
1、功能檢測：
l 可用于ZPW-2000軌道電路、脈沖軌道電路、25Hz相敏軌道電路等三種制式下的調整和分路狀態參數檢測；
l 運用多載頻測試功能，完成鄰線、小軌、鄰區段、本區段的干擾測試；
l 檢測環境的溫濕度測試。
2、準確高效：
l 測量分路電阻精度高，誤差小于10mΩ；
l 專利結構技術，確保了各種分路電阻的準確性，可高精度檢測各種軌道電路的電參數；
l 無需處理軌面銹層，直接在測試點處完成操作；
l 單人就可完成對軌道分路各項電性能測試，高效、低勞動強度的實現無紙化操作。

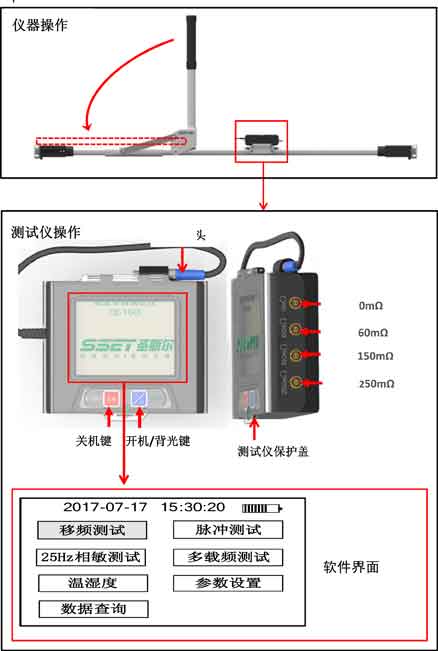

l 具有觸摸屏和LED背光，使操作便捷、準確，也適用夜間操作，且不需人工記錄；實現無紙化管理。
3、安全可靠：
l 產品具有高等級絕緣設計，無論是脈沖軌道電路制式下的軌道上脈沖高電壓，還是突發和偶遇性--雷擊、牽引電流、電壓都具有操作安全防護措施；

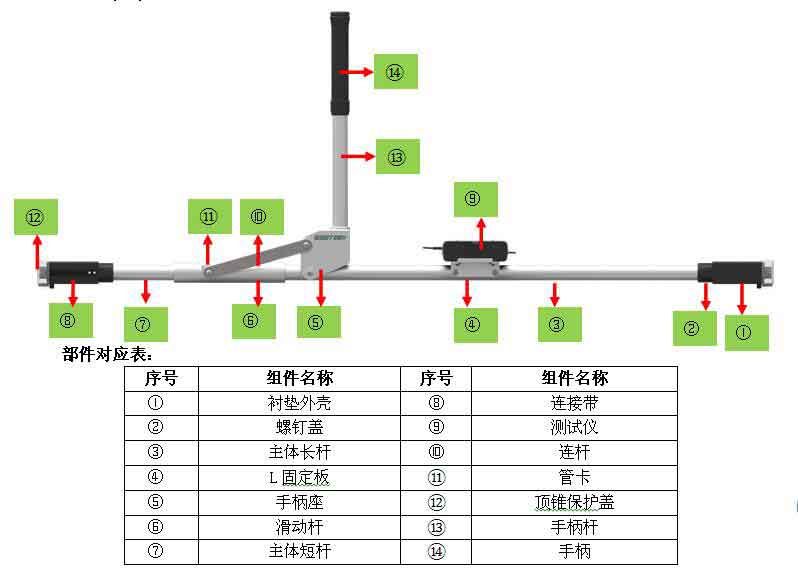

l 獨特的結構設計，確保接觸的一致性和可靠性。
4、高效管理：
l 設備具有存儲、查詢功能，可對時間、電參數、檢測點、溫濕度等進行調閱、查詢；
l 可對關注的路、段與區間，在時間、電參數等數據進行統計、分析，以達到分析分路情況，判斷分路狀況的管理目的。
5、適用性強：
l 此檢測儀具有防水功能，便于任何氣候下使用；
l 精細化設計：使設備便于攜帶，操作省力、除銹力強、檢測精度高。
