電磁干擾智能檢測儀
首頁 > 儀器、系統 > 通用系統
背景：隨著電子技術的飛速發展，以電子產品對外輻射干擾（EMI）為重，鐵路、電力等行業已明確提出技術標準并要求強制執行。
用途：用于電子產品、重要器件的EMI干擾分析。可快速、準確定位干擾源和輻射路徑；分析強度分布；問題產品改進前后對比分析。
目的：此設備有效提供EMI量化分析的實用手段，是產品研發中分析、改進、達標 、品質的有力保障工具，極大提高了開發效率。
核心功能

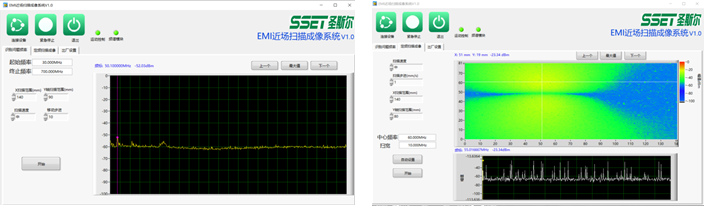

1、寬頻掃描------粗掃描；識別產品EMI問題頻率
設定掃描區域與頻率范圍(9k～3.2GHz可自定義)進行初步的寬頻率范圍掃描，并記錄各頻率的幅值，參考被測產品的現場使用標準，識別出EMI問題頻率。
2、單頻掃描成像----細掃描；定位干擾源及分析輻射情況
設定中心頻率到問題頻率附近，對被測產品進行細粒度移動(如1mm移動步距)的平面掃描，記錄問題頻率下的幅值，并將測量結果繪制成色溫圖，精確定位干擾源和分析輻射強度和范圍。
應用場景
1、產品設計階段可對PCB原型板的EMI性能進行評估。在設計過程中及早識別EMI問題，有針對性地采取抑制措施，優化設計。能夠有效減少成本，縮短研發周期。
2、產品審核階段對PCB產品進行抽樣測試，以確保維持產品一致性。
3、幫助解決已有產品存在的EMI問題。幫助工程師快速定位問題和分析影響范圍，提高工作效率。
測量對象 | 設備表面，PCB電路板，集成電路，模塊，元件 |
測量方式 | 使用三軸移位臺進行電磁掃描 |
測量種類 | 定點寬頻掃描、定頻平面掃描 |
頻率范圍 | 9k～3.2GHz（可擴展） |
測量范圍 | 400×400mm（可擴展）， ±90度 |
動作步距 | 0.1mm |
控制接口 | USB接口 |
電源 | AC220V |
外形尺寸 | 500×500mm |
重量 | 15kg |
