鐵路饋線電纜護層接地保護器監測

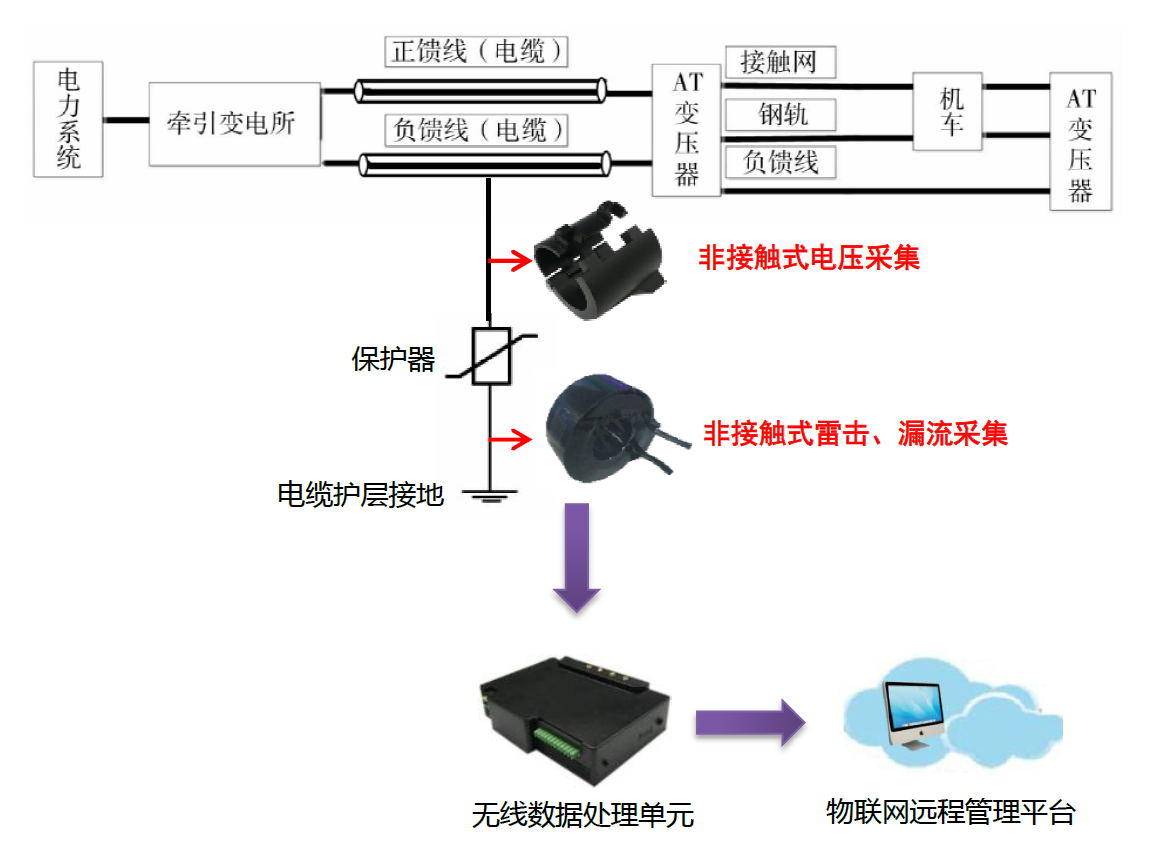

接地保護器是鐵路饋線電纜重要防雷部件，一旦受到雷擊損壞，會直接影響到線路的安全可靠運行，且造成不可預料的嚴重后果，同時由于接地保護器設備數量大、分布廣，帶來了巨大的日常運維、停電檢修、故障處理的人力和經濟壓力。其次當高速鐵路饋線電纜運行時，其線芯會有27.5KV電壓通過，并在饋線電纜金屬護層產生感應電壓，當感應電壓過大時，會危及運維人身安全，降低電纜的絕緣性能，甚至于影響電纜的正常運行。為此我公司特開發鐵路饋線電纜護層接地保護器監測裝置，通過檢測護層感應電壓、保護器雷電沖擊與漏電流綜合判斷饋線電纜運行狀態。
l 高安全性：非接觸式測量，徹底杜絕了傳統接觸測量方式存在的短路安全隱患。
l 電壓監測：電纜護層感應電壓實時監測。
l 雷電檢測：對雷電流及過電壓全參數的檢測：波峰、極性、發生時間、時長、陡度、沖擊能量Qrs、波頭、半峰值時間等參數進行實時監測。
l 漏流監測：全漏電流，三次諧波漏電流進行實時監測。
l 沖擊監測：
1) 可準確識別雷電沖擊和電網沖擊，防止多重雷重復計數；
2) 具有雷電類型（4/10、8/20）的判別能力；
3) 不同類型雷電沖擊的計數能力：總次數、4/10次數、8/20次數，及沖擊發生時間；
4) 不同類型電網波動沖擊的計數能力（沖擊時長、電流峰值）
l 狀態監測：根據雷電流檢測、漏電流檢測 、沖擊檢測等功能組合，通過多參數判據，對保護器的工況進行有效預測和判斷。
l 多傳輸方式：232/485/CAN等有線方式和2G/5G、NB、LORA、RF等無線方式。
l 智能化產品：自診斷（輸入/出、電源）、自學習（額定、門限）、自診斷（干擾的幅值、頻率、時間）。
參數名稱 | 一體式雷電漏流監測單元 | 電壓監測單元 |
檢測范圍 | 20A～20KA，0～1mA | 0～1KV |
輸出方式 | 有線傳輸：485、CAN總線；PLC電力載波 無線傳輸：2G-5G、NB、LORA等多種 | |
精度等級 | 10%，1.0% | 0.5% |
隔離耐壓 | 10KVDC | 10KVDC |
響應時間 | ≤50uS | ≤300uS |
輔助電源 | 12-24V或蓄電池 | |
工作環境 | 溫度：-40～70℃；濕度：≤95%(不結露) | |
