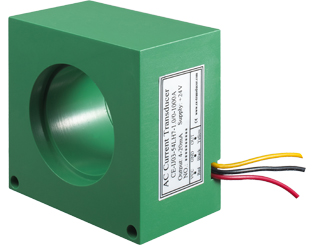

本產品為一種交流大電流電量隔離變送器, 其輸入和輸出之間不共地，輸入信號為交流電流，其輸出信號為直流電壓或者直流電流的標準信號。該產品具有精度好，隔離耐壓高，低溫漂，體積小，安裝方便等優點，可廣泛應用于通訊，電力，鐵路，工業控制等領域。
資料下載測試條件：輔助電源：+12V，室溫：25℃
*輸入范圍: 0~ 1000A
*精度等級: 1.0級（采用引用誤差）
*工作環境: -10~60℃ *隔離耐壓: 2500 V DC
*負載能力: 電壓輸出≥ 2 kΩ 電流輸出 ≤ 250 Ω
*溫漂： ≤300ppm/℃
*響應時間: ≤ 300 Ms
*額定功耗： <0.5W
*輸出紋波：≤10mV
*頻響范圍：45~65Hz（最高到5K，需訂貨說明）
*浪涌沖擊抗擾度：電源端口一級±0.5KV(L-N/2Ω/綜合波) 模擬I/O口一級±0.5KV (L-N/40Ω/綜合波)；脈沖群抗擾度：輸入/電源端口±2KV 模擬I/O口±1KV
*輸入過載能力：被測電流標稱值的20倍（最大500A）施加一秒（重復5次，間隔300S）
*儲存條件：溫度:-55~65℃； 濕度: ≤95%（不結露）
圖1 產品參考接線圖
紅線：輔助電源正端連接線；
黑線：輔助電源負端連接線；
黃線：信號輸出端連接線；
輸出引線長度：3米
