本產品為一種工頻頻率信號檢測隔離變送器，采用的是光耦隔離方式，將輸入的頻率信號隔離轉換成線性輸出0~5V，0~20mA和4~20mA等標準信號輸出，兩隔離方式，即輸入和輸出、輔助電源之間隔離。多種輸入、輸出量程可選，內置功能開關自由選擇。安裝簡單等優點，能夠廣范應用于通訊，電力，鐵路，工業控制等領域。
資料下載*輔助電源：DC +11V～+28V,AC/DC 85V～265V;
*額定功耗：＜1.7W；
*輸入范圍：頻率：40Hz～75Hz
幅值：0-500V（幅值變化10%-120%）；
注：產品有40-60/40-70/45-55/45-65/45-75/50-70/55-65
Hz七個量程段可自由選擇使用；設定詳見第7項。
*變送輸出：0-5V/0-20mA/1-5V/4-20mA/0-10V;電壓或
電流輸出的零點可自由設定；
*精度等級：0.5級；
*負載能力：電壓輸出≥500Ω；
電流輸出≤300Ω(24V電源可到800Ω)；
*溫漂：<250ppm/℃；
*隔離耐壓：DC 2500V；
*響應時間：≤100 mS；
*額定功耗：＜1.7W
*輸出紋波：<10mV；
*頻響范圍：40Hz～75Hz
*浪涌沖擊抗擾度：
輸入/電源端口四級4KV(L-N/2Ω/綜合波)；
輸出端口二級2KV(L-N/40Ω/綜合波)；
*脈沖群抗擾度：輸入/電源端口±2KV；
模擬I/O口±1KV；
*輸入過載能力：連續過載：120%；短時過載：2倍額定電壓輸入值,施加1秒；
*工作溫度：-30℃～+70℃；
*儲存條件：-40℃～+70℃

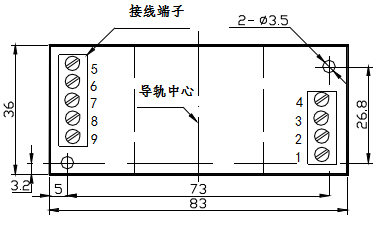

+11～+28V輔助電源（MS1）產品外觀圖
220V輔助電源（MS3）產品外觀圖

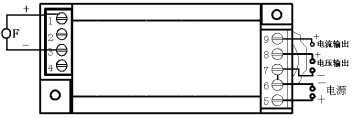

+11V～+28V輔助電源接線方式

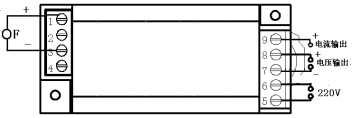

220V輔助電源接線方式
40Hz-75Hz頻率范圍內7個量程段可自由選擇；
直流寬電源供電，輸入+11V～+28V；
具有0-5V或1-5V、0-20mA或4-20mA自由選擇功能；可自由設定零點輸出；
采用數字原理技術，穩定性高，精度可達0.2級；
