本產品為三相交流電流隔離變送器，真有效值測量，采用電磁隔離原理，經過真有效值（True-RMS）轉換后，能夠測量三相交流電流非正弦交變信號有效值，隔離并線性輸出標準的電壓或電流信號。該產品廣泛應用于波形畸變非標準的正弦波現場信號的實時檢測/監控。
資料下載測試條件：室溫：25℃。
*輸入范圍：0～1AAC～30AAC
*輸出量：電壓：0～5VDC，0～10VDC
電流：0～20mA,4-20mA
頻率：0～5KHZ,0～10KHZ
*輔助電源：12VDC、15VDC、24VDC
*精度等級：0.5級
*負載能力：負載≥1KΩ(電壓輸出)；負載≤250Ω(電流輸出)
*溫漂：≤350ppm/℃
*隔離耐壓：≥2500 V DC
*響應時間：≤350 mS
*額定功耗：電壓輸出0.5瓦；電流輸出2瓦
*輸出紋波：≤10mV
*頻響范圍：45～65Hz（最高到5K，需訂貨說明）
*浪涌沖擊抗擾度：電源端口一級±0.5KV(L-N/2Ω/綜合波模擬I/O口一級±0.5KV (L-N/40Ω/綜合波)；
*脈沖群抗擾度：輸入/電源端口±2KV 模擬I/O口±1KV
*輸入過載能力：被測電流標稱值的20倍（最大500A）施加一秒（重復5次，間隔300S）。
*工作環境：溫度：-10～60℃；濕度：≤95%(不結露)
*儲存條件：溫度:-55～65℃； 濕度: ≤95%（不結露）

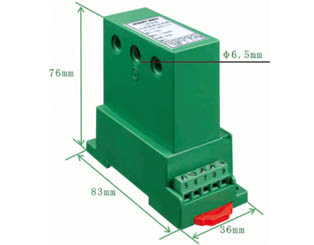

BS3外形圖

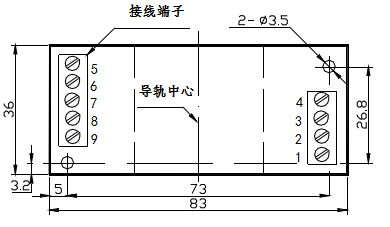

BS3外形安裝尺寸圖

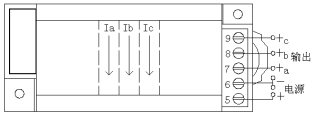

CE-IJ31A-**BS3接線圖
測量每相電流真有效值；
精度高，溫漂低；
產品體積小、現場安裝方便；
產品可靠性高，可抗2KV以上浪涌；
