本產品為交流零序電流隔離變送器，主要應用于三相四線電路中對三相電流相量和或中性線N(零線)上的電流變化量測量。相比與零序電流互感器（CT）檢測，在信號隔離、穩定性上有明顯優勢，輸出標準信號可直接連接后級控制主機（如PLC等）。外殼采用阻燃ABS工程塑料外殼、采用樹脂澆注，有效避免了互感器在長期使用過程中的銹蝕。產品具有絕緣性能好，線性好、運行可靠、安裝方便等特點。可廣泛用于電力，通訊，鐵路，工業控制等領域；在對電氣火災監控、防火漏電系統、小電流接地系統、微機保護設備得到廣泛應用。
資料下載*輔助電源：DC +11~+28V；
*最大電流沖擊適應性：1000A/0.2S,5次；
*額定工作電流:<30mA；
*輸入范圍：電流AC:0~5A; 0~10A; 0~15A，可選；
*輸入頻率: 50Hz/60Hz；
*變送輸出：0~5V/0~20mA/4~20mA；
*精度等級：0.5級（采用引用誤差）；
*負載能力：電壓輸出大于1KΩ,電流輸出小于300Ω；
*溫漂：≤200ppm/℃；
*隔離耐壓：DC 2500V；
*響應時間：≤200 mS；
*額定功耗：≤0.4W
*輸出紋波：≤10mV
*頻響范圍：45~65Hz（最高到5K，需訂貨說明）
*浪涌沖擊抗擾度： 電源端口三級2KV(L-N/2Ω/綜合波)
輸出端口三級2KV(L-N/40Ω/綜合波)
*脈沖群抗擾度：電源端口±4KV；模擬輸出端±4KV；
*輸入過載能力：連續過載：120%；
短時過載：1000A/0.2S,5次；
*工作溫度：-20℃～+70℃；濕度：≤95%（不結露）
*儲存條件：溫度:-55~65℃； 濕度: ≤95%（不結露）

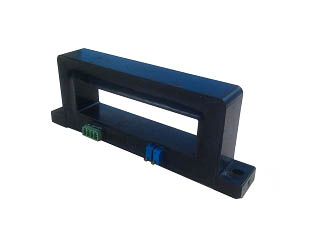

產品外觀：

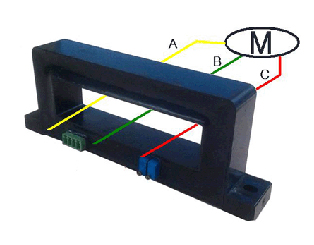

產品接線示例圖：
產品接線示意圖(注：以測量三相電機負載的零序電流為例.)
外型尺寸：
外型尺寸圖（單位mm）
產品精度高,優于0.5級；
寬電源供電DC +11～+28V;
標準信號輸出,可與PLC設備直接連接使用；
浪涌沖擊抗擾度2KV，脈沖群抗擾度4KV；
環氧樹脂封裝工藝,電隔離強度高；
結構緊湊, 安裝方便，占用空間小，多種外形可供選擇；
