一、概述

　　本產品采用羅氏線圈的原理，適用于各種電氣系統，電鍍，電解行業中的交流大電流的測量和控制，該產品有以下幾個特點：

　　●產品輸入無飽和：由于產品采用的是Rogowski原理，摒棄了傳統的互感器原理或是霍爾原理中必須使用的磁芯，從而使得產品的輸入范圍可以做到很大而不影響產品的性能；

　　● 響應時間快：本產品響應時間可以達到uS級別，可應用于電力系統中的故障錄波等方面；

　　● 產品頻響寬：本產品的頻寬范圍可以達到20KHz以上，可廣泛應用于輸入波形復雜等信號檢測；

　　● 產品線性好：產品輸出的線性度可以達到0.2%，可以精確的反映輸入信號的大小；

　　● 產品精度高：產品整體的精度在1%以內；

　　● 產品體積小，重量輕：相比傳統的互感器原理和霍爾原理的產品，在相同輸入量程的條件下，本產品的體積更小，重量更輕；

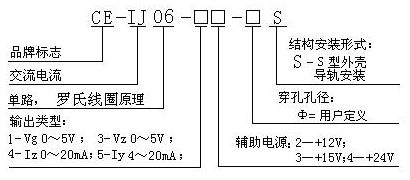

　　二、型號說明

　　三、主要技術指標

　　額定輸入0～20 KAac

　　額定輸出0～20 mAdc, 0～5 Vdc, 4～20 mAdc;

　　精度1.0級

　　線性范圍0～120%

　　隔離耐壓5000VDC/1分鐘

　　輔助電源+12Vdc,±12Vdc,+24Vdc

　　工作溫度-20℃～+60℃

　　溫度漂移<300ppm/℃

　　四、產品接線

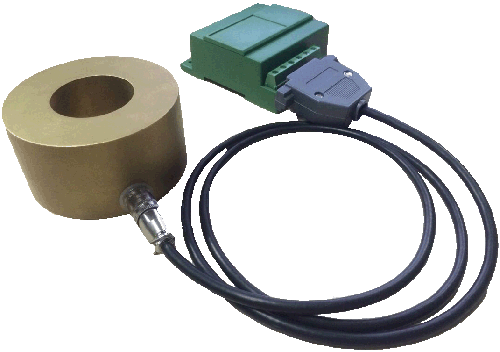

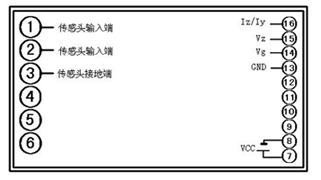

　　產品分為傳感頭和積分器，傳感頭與積分器通過屏蔽線相連，其中積分器的接線如圖

　　1、2腳：傳感頭輸入端

3腳：傳感頭接地端

　　7、8腳：積分器輔助電源輸入端

　　13腳：輸出信號接地端

　　14腳：跟蹤電壓輸出端

　　15腳：直流電壓輸出端

　　16腳：直流電流輸出端

　　五、產品外型尺寸（單位：mm）

　　積分器采用S型外型結構其尺寸如下：長X寬X高=86X70X73mm,線圈尺寸：外徑120-140mm，內徑65-85mm，側面高度30-40mm

　　六、安裝方式

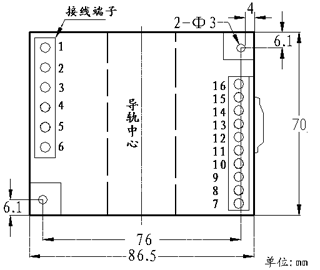

　　積分器采用DIN35導軌式安裝或螺釘固定安裝，其安裝尺寸如右圖所示。（單位：mm）
